2RB（SuperSlide）直線工作臺

Thomso的2RB (SuperSlide) 定位滑塊是一款連續及周期性支撐系統，兼具英制和公制標準單位的集成式絲杠組件。該滑塊使用了Thomson的Round Rail圓軌技術，在中等剛度和硬度應用場合表現良好。

產品介紹

Let Thomson Help You Make Your Selection!

Linear MOTIONEERING^® LMS Sizing & Selection Tool >

2RB直線工作臺規格：

規格/軸尺寸	2RB12	2RB16
外形尺寸（寬x高）：mm (in)	?130 x 40 (5.1 x 1.6)	?160 x 48 (6.3 x 1.9)
?最大行程長度：mm (in)	?1951 (76.8)	2815 (110.8)
最大線速度：m/s (in/s)	?0.47 (18.5)	?0.73 (28.7)
最大加速度：m/s2 (in/s2)	?9.8 (386)	?9.8 (386)
?重復精度：± mm (in)	?0.005 (0.0002)	0.005 (0.0002)
精度：mm/300mm (in/12in)	?0.025 (0.001)	0.025 (0.001)
最大輸入速度：rpm	?2800	2200
工作溫度范圍：°C（°F）	?-20?~ 80 (-4?~ 176)	?-20?~ 80 (-4?~ 176)
最大動態負載（Fx）：N (lbf)	?2100 (472)	?2998 (674)
?最大動態負載 (Fy)：N (lbf)	?880 (197.8)	?2588 (582)
?最大動態負載 (Fz)：N (lbf)	?1760 (396)	?5176 (1164)
最大動態扭矩 (Mx)：Nm (lbf-in)	?65.5 (580)	?243 (2151)
最大動態扭矩 (My)：Nm (lbf-in)	?76.8 (680)	?299 (2646)
?最大動態扭矩 (Mz)：Nm (lbf-in)	?38.4 (340)	?150 (1328)
驅動軸力 (Frd)：N (lbf)	?533 (120)	?533 (120)
驅動軸扭矩 (Mta)：Nm (lbf-in)	?1.86 (16.5)	?2.66 (23.5)
絲杠直徑：mm（in）	?16 (0.63)	?20 (0.79)
絲杠導程：mm（in）	?5, 10 (0.2, 0.4)	?5, 10, 20 (0.2, 0.4, 0.8)
重量：kg (lb) 零行程時每100 mm行程每個滑架	3.88 (8.55) 0.93 (2.05) 1.32 (2.91)	6.17 (13.6) 1.44 (3.18) 2.25 (4.96)

2RB直線工作臺特點：

預校直連續支撐LinearRace導軌
Super Smart Ball Bushing軸承
集成式滾珠絲杠組件
含有四個安裝孔的T形槽滑架
速度最高可達1000 mm/s

最大推力負載可達3000 N
在基座式系統中有T形槽
運行壽命長
雙動刮油片

2RB直線工作臺選件：

潤滑系統
波紋管防護罩

限位開關組
軸向安裝的滾珠絲杠延伸軸

手冊

Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11683 KB	Email

計算支持

Average Load Calculation (Release 3)	107 KB	Email
Mechanical Motion Calculation (Release 6)	302 KB	Email
Move Motion Profile Calculation (Release 3)	93 KB	Email
Multi-Axis Cycle Time Calculation (Release 3)	98 KB	Email

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

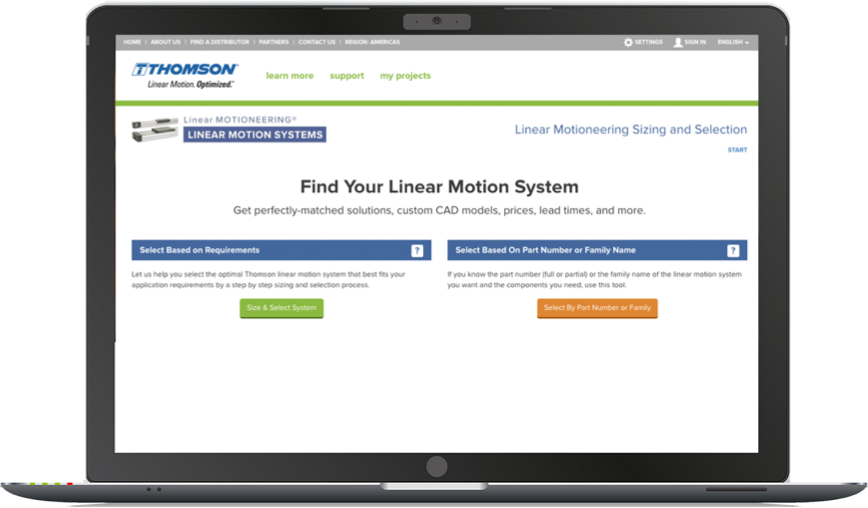

Image above: The LinearMotioneering Landing Page
