SB-70B24-M30S

SB-70B24-M30S
SB-70B24-M30S

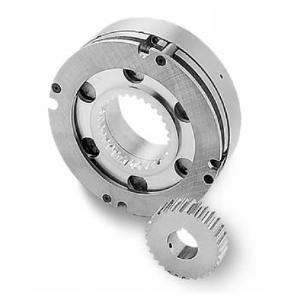

Brake, 摩擦, Power off Servo Brake Assembly, SB系列-70, 7.25 英寸 Outside Diameter, 30 毫米 Bore, 24 Vdc, 1200 in-lbs 靜態力矩, Short Hub

  • 單向控制器
  • 設計緊湊
  • 長壽命制動襯墊（無石棉）
  • 低慣性旋轉部件，能夠?qū)崿F(xiàn)更高的加速度
  • UL認證H級絕緣系統，采用環氧樹脂密閉，可在極端環境中運行
  • 花鍵驅動結構可承受伺服系統施加的高沖擊應力

Dimensions

dimensions
尺寸價值
[A]7.25 英寸
[B]2.77 英寸
[C] Hub ID Ø, Min/Max30 毫米
[G]3.35 英寸
[J]0.281 英寸
[L]6.81 英寸

Specifications

Specifications價值
(CB) [A] ODShort Hub
(CB) [A] ODHolding
(CB) [A] ODBrake
(CB) [A] OD70
Power, Max53 W
Temperature Max180 °C
Voltage24 Vdc
Weight20.2 lb
材質鋼
拋光拋光
轉動慣量0.0177 lb-in-sec²

Performance

Performance價值
Armature disengage250 ms
Armature Engage140 ms
Energy Dissipation3900 ft-lb/min
靜態力矩1200 in-lbs
