FSB-17U24-E05S

FSB-17U24-E05S
FSB-17U24-E05S

Brake, 摩擦, Power off Brake, FSB系列-17, 1.75 英寸 Outside Diameter, 0.3125 英寸 Bore, 24 Vdc, 3 in-lbs 靜態力矩, Short Hub

  • 彈簧組電磁斷電制動器提供了一種在斷電時停止和/或保持負載的安全、有效的方法。
  • 現場（電磁）組件通過法蘭被固定和防止旋轉，轉子組件被固定在軸上。在斷電時，固定和旋轉部件接合，從而停止和/或保持負載。
  • 當線圈通電時，旋轉部件脫開，從而使軸能夠自由旋轉。

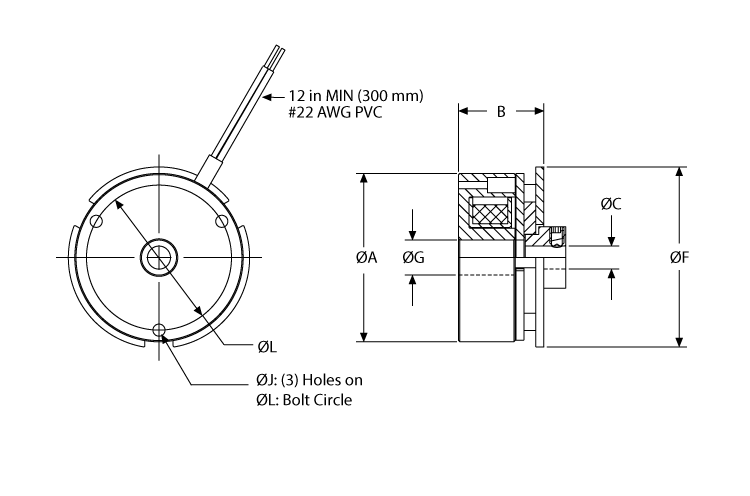

Dimensions

dimensions
尺寸價值
[A]1.75 英寸
[B]0.87 英寸
[C] Hub ID Ø, Min/Max0.3125 英寸
[F]1.9 英寸
[G]0.415 英寸
[J].125 英寸
[J] 數量3
[L]1.545 英寸

Specifications

Specifications價值
(CB) [A] ODShort Hub
(CB) [A] ODHolding
(CB) [A] ODBrake
(CB) [A] OD17
Power, Max7 W
Temperature Max130 °C
Voltage24 Vdc
Weight0.6 lb
材質鋼
拋光未拋光
轉動慣量0.000014 lb-in-sec²

Performance

Performance價值
Armature disengage30 ms
Armature Engage35 ms
Energy Dissipation350 ft-lb/min
靜態力矩3 in-lbs
