  9. 7833595

7833595

7833595
7833595

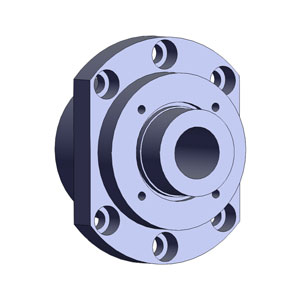

WK 17, 支座, 固定, Flange Mount, WK 樣式, 17 毫米 Inside Diameter; 配合使用 0.875 in 滾珠絲杠

  • 重載法蘭安裝WK支座配備負載能力更高的軸承。
  • 設計尺寸符合標準WK或者WK1末端加工。（絲杠必須進行加工以匹配軸承座）。
  • 堅固的鋼制結構
  • 法蘭安裝配置
  • 分類為“固定”，用于關鍵速度和支柱強度計算。

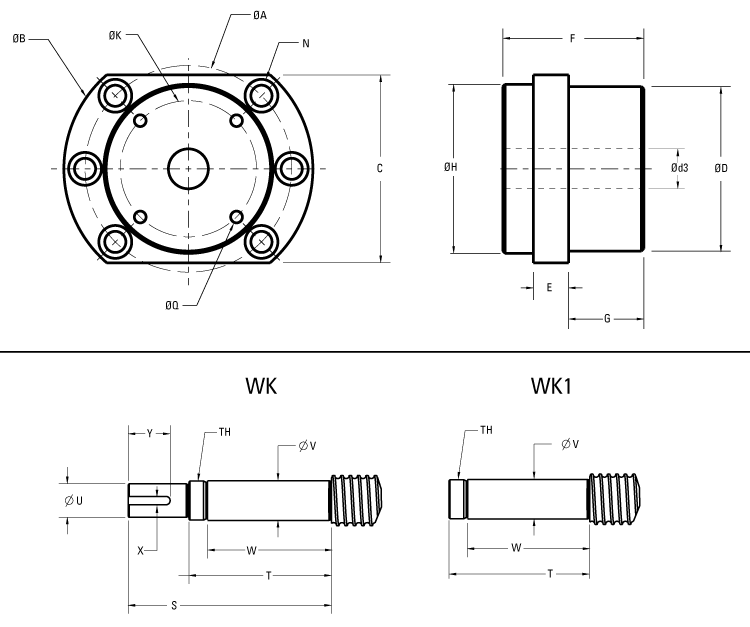

Dimensions

dimensions
尺寸價值
[A]3.465 英寸
[B]4.173 英寸
[C]3.15 英寸
[D]2.756 英寸
[d3] Bearing Journal Diameter, Recommended17 毫米
[E]0.591 英寸
[F]2.362 英寸
[G]1.26 英寸
[H]2.835 英寸
[K]2.283 英寸
[N]6x .354 Thru, .551 C-Bore x .335 Dp
[Q]4x M5 THD, x .394 Dp
[S]4.528 英寸
[T]3.189 英寸
[TH]M17x1
[U].5906/.5898 in
[V].6691/.6687 in
[W]2.283 英寸
[X]0.197 英寸
[Y]1.181 英寸

Specifications

Specifications價值
RetainerM17x1
Temperature Max300 °F
Use With Screw, Nominal Diameter0.875 in
Weight4.2 lb
預加載方式固定

Performance

Performance價值
Load, Dynamic (Bearing Rating)4938 磅力
Load, Static (Bearing Rating)5974 磅力
