7824154

7824154
7824154

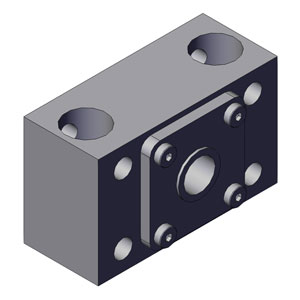

支座, 固定, Base or Flange Mount, QK 樣式, 12 毫米 Inside Diameter, Quick Mount; 配合使用 0.631 in 滾珠絲杠

  • QK軸承支座包括采用背對背（DB）配置的高角接觸軸承，以實現高剛度。
  • 設計尺寸符合標準QK或者QK1型末端加工。（絲杠必須進行加工以匹配軸承座）。
  • 堅固的鋼制結構
  • 底座或者端面安裝配置
  • 分類為“固定”，用于關鍵速度和支柱強度計算。

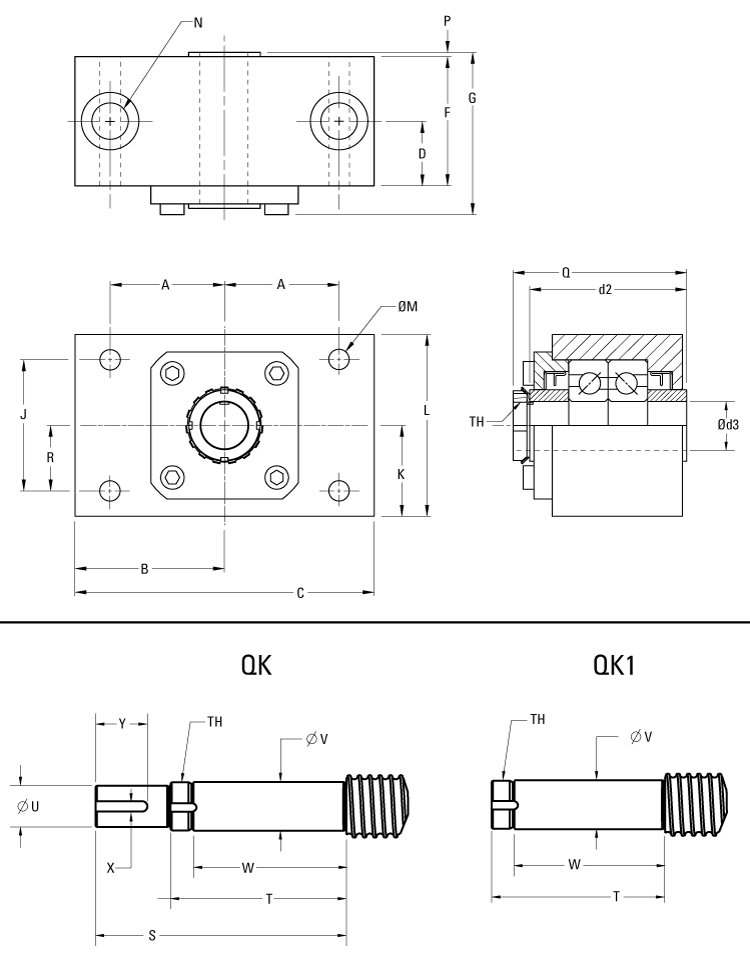

Dimensions

dimensions
尺寸價值
[A]1.125 英寸
[B]1.5 英寸
[C]3 英寸
[D]0.67 英寸
[d2]1.26 英寸
[d3] Bearing Journal Diameter, Recommended12 毫米
[F]1.34 英寸
[G]1.7 英寸
[J]1.125 英寸
[K]1 英寸
[L]1.88 英寸
[M]4x .281 in dia
[N]2x .406 Thru, .625 C-Bore x .875 Dp
[P]0.02 英寸
[Q]1.6 英寸
[R]0.625 英寸
[S]3.292 英寸
[T]1.992 英寸
[TH]N-01
[U].4060/.4050 in
[V].4726/.4723 in
[W]1.576 英寸
[X]0.125 英寸
[Y]1.25

Specifications

Specifications價值
Bearing Trade Number7201
RetainerN-01
Temperature Max300 °F
Use With Screw, Nominal Diameter0.631 in
Weight1.5 lb
預加載方式固定

Performance

Performance價值
Load, Dynamic (Bearing Rating)630 磅力
Load, Static (Bearing Rating)1600 磅力
