  8. 190-9328

190-9328

190-9328
190-9328

僅滾珠絲杠, 滾絲, 遺留 樣式, R-1547, 1.500 英寸 X 0.473 英寸, 0.004 in/ft 導程精度, Number of Starts 1

  • 僅絲杠，無滾珠螺母
  • 我們的標準目錄滾珠絲杠具有高光澤的拋光和涂油表面，可提供更平穩的運行、高質量外觀及質感。
  • 額外的滾珠絲杠涂層（薄致密鍍鉻，黑色陽極氧化，磷酸錳）可作為定制項選擇。
  • 絲杠必須加工到適合末端支撐軸承。絲杠可按照末端加工訂購，與滾珠螺母和/或支撐軸承裝配。
  • 提出加工絲杠或者絲杠及螺母組件報價時，請?zhí)峤粓D紙或者說明。

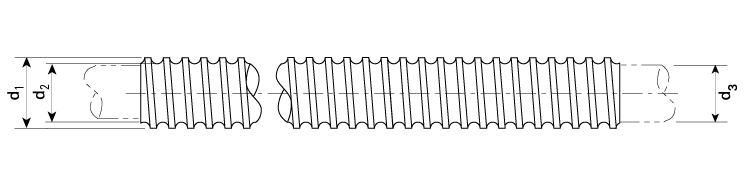

Dimensions

dimensions
尺寸價值
[d1] Major Diameter1.415 英寸
[d2] Root Diameter1.15 英寸
[d3] Bearing Journal Diameter, Recommended25 毫米
Number of Starts1
標準導程精度 ±0.004 in/ft
滾珠軸承直徑0.344 英寸
絲杠直徑，標稱1.5 英寸
軸每轉行程0.473 英寸

Specifications

Specifications價值
Model CodeR-1547
Number of Starts1
Temperature Max300 °F
Weight5.58 lb/ft
標準導程精度 ±0.004 in/ft
熱軋/研磨/滾磨滾絲

Performance

performance graphic
performance graphic
